“瑞鸽”推出的新一代TL-701HDA液晶监视器，采用高像素、大视角新型A+级液晶板，配置三项专利技术，是集多种应用功能于一身的专业级监视器。可广泛应用于电影、电视的外景拍摄。

　　新一代加长型遮光罩，几乎在任何环境下，都能够获得理想观看效果。

　　预留的外置电池安装机构，可方便的将索尼和安东电池转接板装配在监视器的后壳上（电池转接板安装卡口局部）。一款14.4V/100Wh的摄像机电池，可为TL-701HDA提供不少于8个小时的续航能量。

　　广色域的液晶板和1280*800的像素，使监视器色彩还原更为准确，画质更细腻、层次更丰富。

　　为了进一步获得精确的亮度、色度信息，TL-701HDA内置了高采样率的亮度波形图、RGB波形图和矢量图，实时显示亮度和色度信号的工作状态，为摄像师或技术人员提供了可参考的辅助工具，从而保证所记录的视频信息，能够控制在标准的亮度范围以内。图形背景可以根据需要选择透明、半透明和全黑效果。同时具备内置2～8路数字音频表显示功能。

产品功能描述

 产品功能描述

　　一台应用于现场拍摄的技术型监视器，对色彩的高精度、高标准的要求，比其它视频监视器会更加严格、更加苛刻。

　　采用3D LUT色彩校正技术，对监视器显示的各项指标进行自动分析与校准，已经成为一种行业趋势，未经专业技术校准的监视器，几乎是不能用作现场监看的基准监视器。

　　瑞鸽与全球知名视频校正软件研发、制造商美国SpectraCal公司合作开发了PCC专业色彩校正系统。该校色软件，内置了专业监视器所要遵循的色彩标准，如：REC-709、SMPTE-C、EBU、DCI-P3等，以此为基准，可对监视器进行色温、伽马、色域分析，运用生成的     3D LUT查找表，对监视器的色温、伽马、色域的数值进行自动校准，从而使每台监视器在出厂之前，都能够达到行业所规定的色彩标准。并作为标准配置，已经成功的运用到了最新开发的P和B系列专业级和广播级监视器中。

　　测试图表

　　DE2000全称为CIEDE2000色差公式，为TC1-47在2000年提出,CIE在2001推荐使用的最新色彩评价公式，用于评价色彩偏移度，通常认为DE2000测试值最大不超过5，平均值小于3时为合理范围。

　　饱和度测试图

　　在颜色空间中选取红绿蓝（三原色）青黄紫（三次色）6种颜色加上纯黑和纯白进行采样检测，每种颜色按20%～100%进行采样。通过计算采样点与目标点的颜色差异，可以知道在颜色纯度与标准值的色彩偏移度。如果某个颜色点色彩偏移度超过3，则表示该颜色混入白色的窄带单色与标准值相比差了很多，混入的白色窄带单色越少在视觉上就是饱和度越高的颜色，非常鲜艳，反之，混入的白色越多，混合后的颜色就越不饱和，看起来也就越不鲜艳。

色域测试图

　　该项检测可以测出待测色域与目标色域的差异性。如图所示，图中的白色小方框所形成的三角形为REC709色域范围，白色圆点形成的三角形区域为检测设备的色域，以此为参考可知显示设备的最大色域及其校正前后色域与REC709的差异。看DeltaE值能够很直观的看出每种颜色的准确性。

　　RGB平衡应该都越靠近零越好，哪种颜色偏离越多说明该颜色差异越大。

　　DeltaLCH:L代表Lightness亮度，C代表Chroma色度，H代表Hue色调，DeltaL/C/H的理解请参考DeltaE。

色卡测试图

　　按照色卡颜色对标准色域的颜色进行采样，计算测量色与标准色之间的差异，白色方框表示标准色，圆点表示测量色，DeltaE2000反应了这些颜色跟标准颜色的差异,绿线以内（△E=3）最好，人眼分辨不出差异；黄线（△E=5）以内可以接受，表明颜色差异不太大，人眼较难辨别。

GAMMA曲线图

　　Gamma反映的是亮度与输出电压的非线性关系。

　　如图所示为gamma2.2曲线图。灰阶从标准黑到标准白变化。黄色的线为标准的gamma响应曲线，灰色的为实际测得的响应曲线，两条曲线重合得越好说明gamma越准。

　　Gamma失真会引起图像亮度和对比度失真，进而引起色度失真。

亮度均匀性测试图

　　在颜色空间中选取红/黄/绿/青/蓝/紫/灰七种颜色，每种颜色按亮度最暗到最亮（16～235或0～255）采样检测，计算出采样点与目标点颜色dE值，可以检测出每种颜色在不同亮度级别时的准确度。

1、LUMINANCE WAVEFORM（亮度波形图）

　　在波形图中，纵坐标对应于亮度级别。亮度刻度有100%与0.7V两种。
　　用途：
　　亮度波形主要用于统计输入信号的Y（亮度）值和基本相位。可用于协助摄像机光圈调整，以及对现场光线亮度的判断。
　　瑞鸽监视器的亮度波形IRE范围，从0~100可任意设定，以满足不同亮度动态范围的摄像机以及特定灰度基调的监看。

2、RGB WAVEFORM（红、绿、蓝波形图）

　　RGB是视频记录的传统格式，视频图像每个像素对应一组RGB。在RGB空间，亮度和色度信号是混杂在一起，其中G（绿色）包含了大部分亮度分量。所以在一定程度上，RGB波形也能反映亮度和色度分量的分布，同时也可做为摄像机的自检工具。
　　用途：
　　任何一个通道的直方图在左方或右方溢出，都会导致相加的RGB直方图在左方或右方的溢出。后果就比较严重，会导致亮部或暗部细节完全丢失。

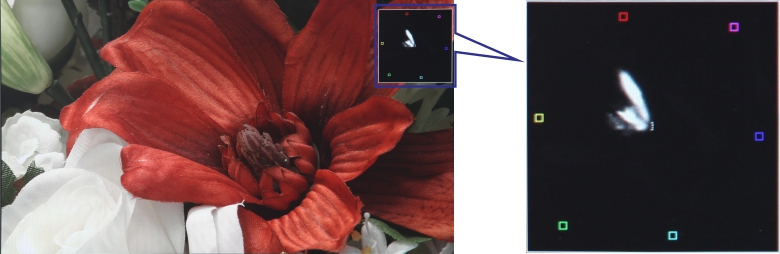

3、VECTOR SCOPE（矢量图，又称：矢量波形也称色度矢量波形）

　　用途：
　　矢量图，用于统计整体输入信号的色彩分布情况。矢量波形是对Cb和Cr分量做统计。矢量波形标示出红绿蓝品青黄的固定矢量，中性色（黑、白或灰）位于这六种颜色的中心。从中心点向外的方向，反映色调（也称色相）。离开中心点的距离，反映饱和度，图像中某种颜色的饱和度越高，则离中心点越远。可用于对现场道具或景观的色彩分析

　　4、Focus Assistance（辅助聚焦或称红边聚焦）

　　用途：
　　将亮度对比高的轮廓用红线（或者其它颜色的线）表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。
　　如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。根据拍摄环境和物体的需要，可以选择轮廓线的颜色如：红、蓝、绿、黄和白色。用以区分轮廓线与被摄物体的色差，便于快速、准确的完成聚焦动作。

聚焦后

5、VU:Volume unit 音频电频表
　　用途：
　　SDI音频可以内嵌16路不同通道的数字音频,而通常只要同时显示8路即可以满足基本需求.
　　SDI(VU & PPM)主要是为了判断嵌入的音平电平值是否超出技术要求。

垂直显示

水平显示

6、False Color（伪彩功能）
　　一个评估曝光的工具。
　　用途：
　　它显示不同的亮度（Y）的水平，伪彩是一种图像增强显示方法。一幅图像的亮度从亮到暗，分别用暖色到冷色调显示，暖色到冷色调的变化是红色-->黄色-->绿色-->蓝色，所以亮度越高图像部分显示的红色越红，反之越暗的地方图像显示的蓝色越蓝。
　　在“伪彩”功能的模式下，同时使用“内欠扫描”和“亮度波形”功能，更容易识别画面的超标信号。

　7、H/V DELAY（行场延时）
　　即越过正常画面, 把行场的消隐区显示在屏幕上。
　　SDI信号中,在行或场的消隐区通常会加嵌很多有用的信息，如SDI音频、消隐字幕（CC）等等.为了判断这些信息加嵌是否成功,就有必要去查看消隐区的内容。

H/V Delay功能打开后

8、时间码(TC)显示（LTC、VITC）
　　一种应用于流的数字信号。TC:time code LTC、VITC为时间码的不同格式。
　　用途：
　　摄像机在记录图像信号的时候，针对每一幅图像记录的唯一的时间编码。该信号为视频中的每个帧都分配一个数字，用以表示小时、分钟、秒钟和帧数。现在所有的数码摄像机都具有时间码功能。
　　瑞鸽P和B系列监视器可分别或同时显示两种格式的时间码。

　　9、UMD/IMD（即动态/静态源名提示）
　　通过动态源名服务器把信号名称(如CCTV等)加嵌入SDI信号中,就可在监视器解嵌并标出当前信号是哪个频道的节目。也可以通过监视器菜单提示，进行手动设置。
　　用途：
　　为多频道传播车或电台内部为播出区、导演区、技术区、灯光区、音响区的监视器提供源名显示。

　　10、Blue Only/Mono（蓝屏/黑白）
　　用途：
　　Blue Only（蓝屏）常用于调整图像的色度饱和度，同时也用来检验监视器色彩校正后的效果。
　　Mono（黑白）常用来做对焦，由于人眼对亮度信号比较敏感，所以，寻像器或跟机小监常用到此功能）

　　11、多种画幅宽高比显示方式
　　用途：
　　根据不同的信号格式选择不同的宽高比,以获得正确的的显示效果。
　　*下图是16:9屏的显示方式，请以收到实物为准。

16:9

4:3

信箱模式

内嵌扫描

点对点

过扫描

12、 Safe & Area Marker（安全框或称播出安全框）
　　用途：
　　防止播放时扫描溢出， 导致不该被切的画面而被切掉。瑞鸽监视器设有多种画幅比例标记框、字幕框和拍摄标记线和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示。
　　画幅消隐区有全黑、半透明和全透明三种模式供选择。
　　 *下图是16:9屏的显示方式，请以收到实物为准。

16:9

16:9/4:3

15:9

1.85:1

2.35:1

4:3/2.35:1

4:3/1.85:1

十字中心线

全黑

半透明

全透明

13、点对点（像素到像素）
　　由于受屏幕尺寸及有效像素的限制，并非所有型号的监视器都能够显示全高清信号。因此，瑞鸽P和B系列监视器均具备RPD像素数据还原技术（即：点对点功能），通过对局部画面的逐一放大，可再现1080的原始像素。
　　用途：
　　该功能主要应用于分辩率在1080以下的监视器中。用来查看局部细节,避免因屏幕表现不足而丢失图像细节。

14、Over scan（过扫描）/Under Scan（欠扫描）
　　用途：
　　过扫描功能多用于经电视信号播出的节目制作中。

正常画面

过扫描画面

　15、LOCK UP安全锁（状态锁定/解除功能）
　　用途：
　　根据拍摄的需要，对监视器的亮度、对比度、饱和度、色温等参数进行调试，确认后并予以保持，以保证整个拍摄过程中画面的灰度和色彩还原信号的一致性。如果面板上的功能键不能锁定，很有可能产生误操作，造成不良的拍摄结果。
　　瑞鸽P和B系列产品中，均设有状态锁定功能。当系统调整结束后，只需将LOCK UP键按下3秒钟，设备将自动进入锁定状态。若要解除锁定功能，重复按下3秒钟即可解除。当整机断电后，该功能仍保持锁定状态，而不会自动解除。

16.电池电量显示功能
　　当使用外置蓄电池为监视器提供电源时，请进入菜单中的“辅助功能”，打开“电量检测”功能，监视器的右上角将会出现一个电量显示表，计量电池的剩余电量。低于20%时，刻度提示将由绿色变为红色。

17、独有的“一键通“调整功能（此图产品是B系列产品，请以收到的实际产品为准）
　　1）面板上设置的4个旋钮都具有两种功能，如第一个旋钮（BRIGHT），左右转动时，可以调整画面的亮度值；若向下按动，可进入主菜单界面，根据需要，转动旋钮选择功能表，再次按下表示确认。重复操作，即可完成对所有OSD功能的调整。

2）CONTRAST（对比度）/ VOLUME（音量）调节

3）SATURATION（饱和度）/ B/W（黑白转换）调节

4）SHARPNESS（清晰度）/ PTP（点对点）调节

18、静音功能
　　用途：
　　为了便于在拍摄现场关闭来自高清摄像机的嵌入音频或是避免多台监视器同时使用时，产生不同信号之间的音频监听串扰，面板上增设了静音功能，免去了调整音量电平的麻烦。

功能设置示意图

TL-701HDA


1、 TALLY（提示灯）
2 、防护杆
3 、扬声器
4、 锐利度调节 / 图像点对点检查键
5 、饱和度调节 / 彩色、单色切换键
6 、对比度调节 / 音量调整键
7 、亮度调节 / 一键通切换键
8 、输入信号模式选择键
9 、状态锁定 / 解除键（一键返回）
10、 电源指示灯（红）
11 、ZOOM 控制器插孔
12、 耳机插孔
■F1、F2、F3、F4 快捷键（用户自定义）

13、 HDMI 输入
14、 HD/SD-SDI 输出
15、 HD/SD-SDI 双输入
16 、复合视频输入/ 输出
17 、音频 输入（双声道）
18、 分量（Y / Pr / Pb）输入
19、 电池接口板（选购件）
20、电源开关
21 、TALLY信号输入
22、 DC 12V电源输入
23 、HDMI 防脱锁（选购件）

规格参数
