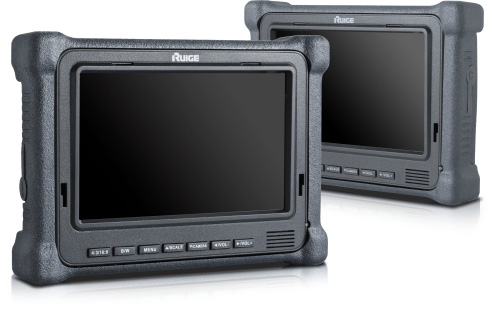

TL-S500HD是专为HDSLR视频拍摄而开发的标准型高清单反监视器，可以满足包括佳能5D Mark II在内的、所有具备HDMI输出功能的高清单反照相机和摄像机对于视频监看的需要。

TL-S500HD液晶监视器，沿用了与专业监视器同一技术标准。5英寸显示屏、800x480的高像素以及极高的性能价格比，无论是专业用户，还是即将步入专业领域的初学者，都是一款低成本的理想机型。

　　超薄的外观设计，不仅方便与摄像机、单反相机稳定器连接使用，也适合现场导演手持监看。

　　作为一款专业用视频监视器，准确的色彩还原，是衡量专业与非专业监视器的重要指标之一，它将决定了后期制作的可调整性。一台未经专业设备校准的监视器，如果应用于拍摄现场，将给后期制作带来不可弥补的后果。每台TL-S500HD产品，出厂前均经过亮度/色度分析仪认真校正，确保正确再现原始画面。

　　新一代加长型遮光罩，几乎在任何环境下，都能够获得理想观看效果。

　　独有的橡胶防护套，可有效的防止监视器因跌落、撞击和运输中受到损坏。

　　2mm壳体壁厚+高强度特种材料+橡胶防护套。

　　每个机壳的内侧，均喷涂防静电材料，增加产品的双向抗干扰能力。

　　TL-S500HD液晶监视器，同样具备快速聚焦辅助功能、安全框功能、CAMERA功能（5D相机模式）、安全锁功能、内置扬声器和耳机监听等专业功能。

线控触发器功能介绍

　　选购ZOOM控制器，可以实现勾边辅助聚焦的功能，大量节省聚焦时间、优化聚焦效果，为您及时捕捉每一刻精彩。 　　初次按下（ZOOM）按键 ，屏幕中央区域按1:1比例显示原始图像 　　再次按下（ZOOM）按键 ，图像中物体边缘出现白色勾边，此时调整影视设备焦距，查看勾边以达到辅助聚焦的效果 　　三次按下（ZOOM）按键 ， 屏幕恢复原始图像 　　* 该功能只对选配ZOOM控制器有效

          一体化遮光罩

　　HDMI卡座

　　线控触发器

　　防撞击保护套

功能设置示意图

　　TL-S500HD

　　1 耳机插孔

　　2 电源指示灯（绿）

　　3 扬声器

　　4 模拟量增大 / 音量增大键

　　5 模拟量减小 / 音量减小键

　　6 向下调整 / 相机模式切换键

　　7 向上调整 / 安全框比例调整键

　　8 菜单选择键

　　选购ZOOM控制器，可以实现勾边辅助聚焦的功能，大量节省聚焦时间、优化聚焦效果，为您及时捕捉每一刻精彩。 　　初次按下（ZOOM）按键 ，屏幕中央区域按1:1比例显示原始图像 　　再次按下（ZOOM）按键 ，图像中物体边缘出现白色勾边，此时调整影视设备焦距，查看勾边以达到辅助聚焦的效果 　　三次按下（ZOOM）按键 ， 屏幕恢复原始图像 　　* 该功能只对选配ZOOM控制器有效

　　9 单色转换键

　　10 16:9 / 4:3 宽高比选择键

　　11 线控触发器插孔

　　12 HDMI 防脱锁（选配）

　　13 HDMI 输入

　　14 DC 12V 电源输入

　　15 电源开关

　　16 7.2 V 电池转接板（选配）

配置方案
