TL-R1850HD高清机柜型推拉式监视器主要应用与转播车、箱载演播室系统,支持多种视频信号格式，标准19英寸机架安装，1U高度，让箱载演播室更便携，EFP作业更简化。

　　TL-R1850HD具有多种信号输入：复合，3G-SDI，HDMI，VGA。具备3D-LUT色彩校正（Rec709、SMPTE-C、EBU）、电池电量检测、UMD、gradate&step伪彩、亮度超标定位、HV-DELAY、静帧、三色Tally显示、安全框、字幕框功能。

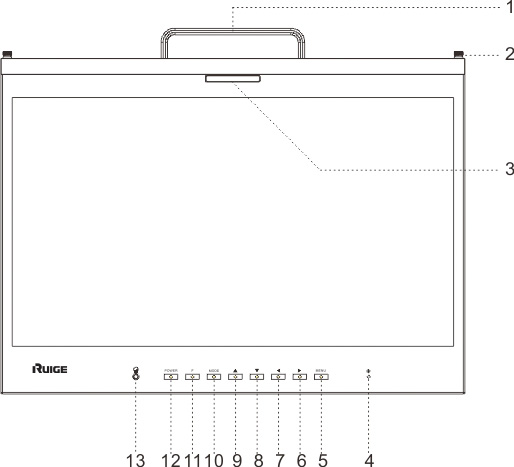

功能设置示意图

1 提手
2 固定螺丝
3 TALLY提示灯
4 电源指示灯
5 菜单键
6 向右调整键 / 模拟量增大键
7 向左调整键 / 模拟量减小键
8 向下调整键 / 模拟量切换键
9 向上调整键 / 模拟量切换键
10 信号输入选择键
11 F 快捷键
12 电源按键
13 耳机插孔

14 扬声器
15 电源开关
16 DC 12V 电源输入
17 VGA信号输入
18 TALLY 信号输入
19 HDMI 输入
20 3G/HD/SD-SDI 输出
21 3G/HD/SD-SDI 输入
22 音频输入
23 复合视频输入 / 输出

规格参数

一、产品性能简介

1.1366x768分辩率

2.伪彩

3.亮度超标定位

4.红边聚焦

5.安全框/TALLY/静态UMD

6.黑白，单蓝色单色转换

7.SDI 1/1.001帧率兼容

8.HDCP 1.1/HDMI 1.3

9.H/V-DELAY功能

10.16路音频表（同时显示八路，可选）

11.安全框、标记框、字幕框

12.4：3、16：9、Letter box、过扫描

13.安全锁定功能

14.内置3D-LUT（Rec709、SMPTE-C和EBU标准）

15.快捷菜单操作功能

16.电池电量提示功能

17.静帧
