2002年，与北京电视台整装科的技术人员合作开发的全球首款摇臂型液晶监视器，解决了摇臂摄像师在强光下远距离聚焦的难题，并迅速被中央电视台以及省、市级电视台所采用。高亮度、体积小、重量轻，易携带的突出特点，是传统CRT监视器所无法比拟。如今瑞鸽摇臂型监视器，已经成为各大品牌重型摇臂制造厂商的标配产品，并在大型活动中，得到了广泛的应用。同时，也被国内相关生产厂家竞相效仿。

瑞鸽（RUIGE）TL-P700YHD超高亮度监视器，采用了业内公认的“黄金尺寸” 7″液晶屏作为基本显示尺寸。最大亮度为1000 cd/㎡（实测值），光照强度在100000lux的环境下，无需借助遮光罩，仍能显示清晰的画面。从而彻底解决了强光对监视器的干扰。

TL-P700YHD是目前国内同尺寸监视器中，亮度最高的户外视频监看设备。

　　所谓高亮度监视器，是增加了背光LED的数量和功率，在不影响原始信号的前提下，提高背光照明的亮度，达到整体cd/㎡指标的提升，对信号中的色度和反差是没有影响的。

　　高亮度监视器较普通亮度监视器的功耗和热量有所增加。TL-P700YHD的外壳采用了铝合金挤压成型的生产工艺，在保证工业设计美观、精细的前提下，充分利用铝质材料易于散热的物理特性，使内部热量通过铝质机壳迅速排出，从而确保设备处于允许的工作温度范围之内。

　　以往大多使用的是普通亮度监视器，而通过高亮屏幕观察景物与实际亮度是有差别的。因此，TL-P700YHD增加了亮度波形、曝光评测和超标定位功能，用以帮助摄影师避免对曝光量控制的误判。

TL-P700YHD具备了背光亮度可调功能，用户可以根据不同的应用环境，选择“标准”、“高亮”和“自定义”模式，对监视器的背光亮度进行调整。

　　TL-P700YHD超高亮监视器在功能操作的设计方面，力求做到简单、快捷。将常用的功能如：背光调整、画幅比例、波形显示、曝光评测、单色转换和辅助聚焦（勾边），由面板上的6个按键来完成。而唯一的一个旋钮（编码开关），不仅可以对信号的亮度、对比度、饱和度、音量及锐度进行调整，还可以完成对整个菜单系统的管理。

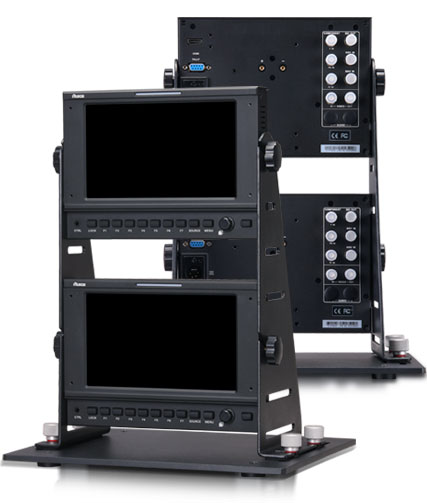

　　左右两侧的金属支架，分别设计了斜位开口槽，便于监视器和遮光罩的快速拆装

　　TL-P700YHD采用8mm铝材作为底座，并在底座的两侧，设计了可以前后滑动的凹槽。并用4颗铝质螺丝固定两侧支架，方便监视器与摇臂控制箱之间进行平衡调整。

BNC端子,作为SDI信号的输入/输出连接器，其质量的优劣，将直接影响了接入信号的显示质量。瑞鸽系列监视器均采用行业公认的国际知名品牌“佳耐美”（Canare）的原装BNC产品，确保高清信号的传输质量。

独有人性化设计，已获得专利。利用鳄鱼嘴式夹紧装置，可以固定HDMI线，有效防止因HDMI线松动引起的信号源断开或连接不稳定的现象。

　　重要提示：TL-P700YHD不仅是一台超高亮监视器，更是一台专业级监视器。每一台TL-P700YHD均具备3D LUT色彩管理系统，并在出厂前进行了逐台校准，确保每台TL-P700YHD的白平衡、伽马、饱和度以及灰度等指标，符合REC-709的色彩规范。

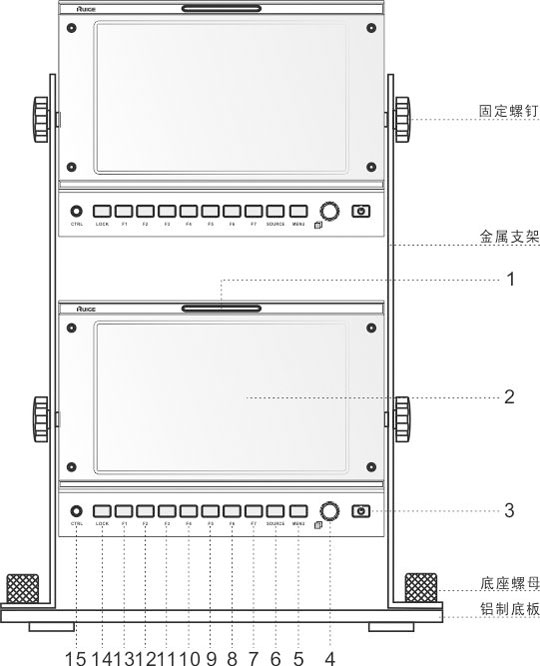

功能设置示意图

TL-P700YHD

1 TALLY（提示灯）
2 防护板
3 电源按键
4 多功能旋钮按键
5 菜单键
6 输入信号通道选择键
7 F7-高亮模式选择键
8 F6-单色转换键
9 F5-伪彩功能选择键
10 F4-辅助聚焦选择键
11 F3-标记功能键
12 F2-画幅调整键
13 F1-波形选择键
14 状态锁定 / 解除键（一键返回）

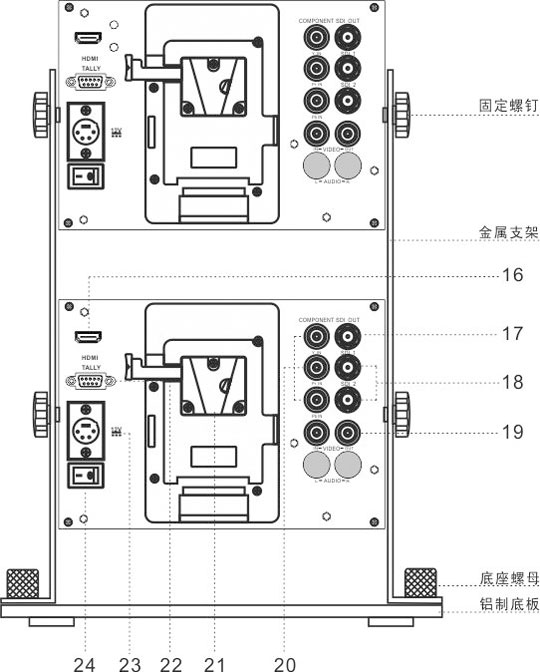

15 CTRL-ZOOM 控制器插孔





16 HDMI 输入
17 3G/HD/SD-SDI 输出
18 3G/HD/SD-SDI 双输入
19 复合视频输入/ 输出
20 分量（Y / Pr / Pb）输入
21 电池接口板（选购件）
22 电源开关
23 TALLY信号输入
24 DC 12V电源输入

规划参数

一、产品性能简介

1.16:9  1024x600超高亮度液晶面板

2.SDI视频信号亮度波形显示

3.伪彩、超标定位

4.辅助聚焦(红/绿/蓝/黄，4种着色方式可选)

5.安全框/TALLY/静态UMD

6.黑白，单蓝色单色转换

7.SDI 1/1.001帧率兼容

8.HDCP 1.1/HDMI 1.3

9.H/V-DELAY功能

10.16路音频表（同时显示八路，可选）

11.安全框、标记框、字幕框

12.4：3、16：9、Letter box、过扫描

13.键盘锁定功能

14.内置3D-LUT（Rec709、SMPTE-C和EBU标准）

15.自定义F键功能

16.电池电量提示功能（14.4V锂电池）

17.静帧

18.画面水平/垂直翻转

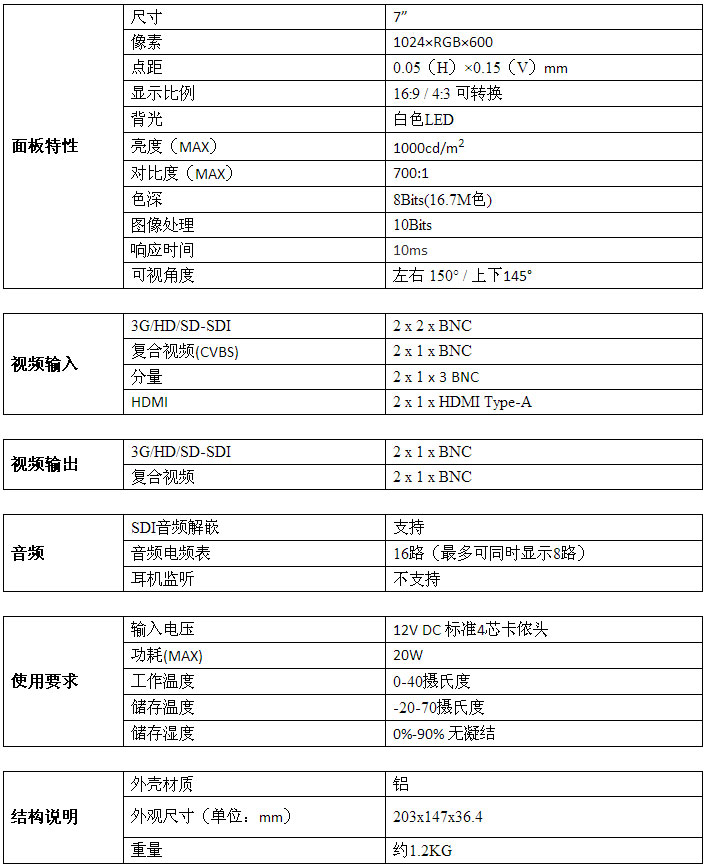

二、产品参数
