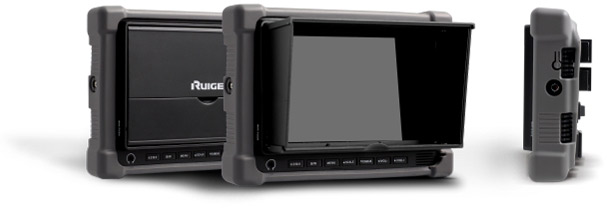

最新推出的TL-S701HDA便携式监视器，采用更高像素（1024X600）的7英寸液晶面板，视场更宽广、画质更细腻，层次更丰富。

　　超薄的外观设计，不仅方便与摄像机、单反相机稳定器连接使用，也适合现场导演手持监看。

　　新一代加长型遮光罩，几乎在任何环境下，都能够获得理想观看效果。

　　独有的橡胶防护套，可有效的防止监视器因跌落、撞击和运输中受到损坏。

　　TL-S701HDA监视器，不仅能够与7.2V摄像机电池相匹配，也能够安装专业14.4V锂离子摄像机电池与之供电。一组14.4V/100Wh的锂电池，可提供不低于8小时的连续供电。为长时间外景拍摄，提供了足够的电能保证。

　　2mm壳体壁厚+高强度特种材料+橡胶防护套。

　　每个机壳的内侧，均喷涂防静电材料，增加产品的双向抗干扰能力。

　　0.05mm的像素间距，配合点对点中心放大功能，将使高清聚焦更加容易。

线控触发器功能介绍

　　选购ZOOM控制器，可以实现勾边辅助聚焦的功能，大量节省聚焦时间、优化聚焦效果，为您及时捕捉每一刻精彩。 　　初次按下（ZOOM）按键 ，屏幕中央区域按1:1比例显示原始图像 　　再次按下（ZOOM）按键 ，图像中物体边缘出现白色勾边，此时调整影视设备焦距，查看勾边以达到辅助聚焦的效果 　　三次按下（ZOOM）按键 ， 屏幕恢复原始图像 　　* 该功能只对选配ZOOM控制器有效

          一体化遮光罩

　　HDMI卡座

　　线控触发器

　　防撞击保护套

功能设置示意图

　　TL-S701HDA

　　S701HDA

　　1 线控触发器插孔

　　2 电源指示灯（绿）

　　3 扬声器

　　4 模拟量增大 / 音量增大键

　　5 模拟量减小 / 音量减小键

　　6 向下调整 / 相机模式切换键

　　7 向上调整 / 安全框比例调整键

　　8 菜单选择键

　　9 单色转换键

　　10 16:9 / 4:3 宽高比选择键

　　11 耳机插孔

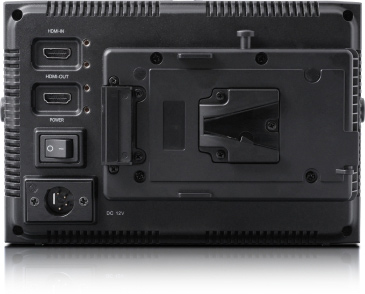

　　12 HDMI 防脱锁（选配）

　　13 HDMI 输入

　　14 HDMI 输出

　　15 电源开关

　　16 DC 12V 电源输入

　　17 电池接口板（选配）

配置方案
