2002年，与北京电视台整装科的技术人员合作开发的全球首款摇臂型液晶监视器，解决了摇臂摄像师在强光下远距离聚焦的难题，并迅速被中央电视台以及省、市级电视台所采用。高亮度、体积小、重量轻，易携带的突出特点，是传统CRT监视器所无法比拟。如今瑞鸽摇臂型监视器，已经成为各大品牌重型摇臂制造厂商的标配产品，并在大型活动中，得到了广泛的应用。同时，也被国内相关生产厂家竞相效仿。

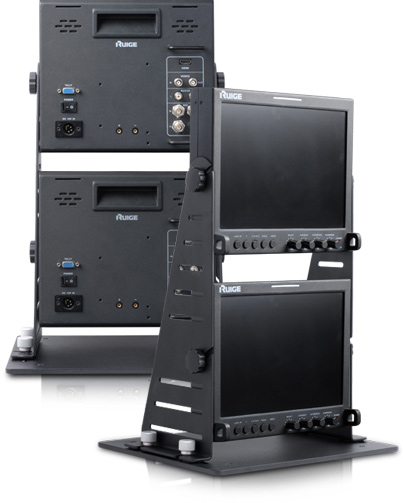

　　该产品采用8mm铝材作为底座，并在底座的两侧，设计了可以前后滑动的凹槽

　　并用4颗铝质螺丝固定两侧支架，方便监视器与摇臂控制箱之间进行平衡调整

　　左右两侧的金属支架，分别设计了斜位开口槽，便于监视器和遮光罩的快速拆装

　　北京电视台演播室

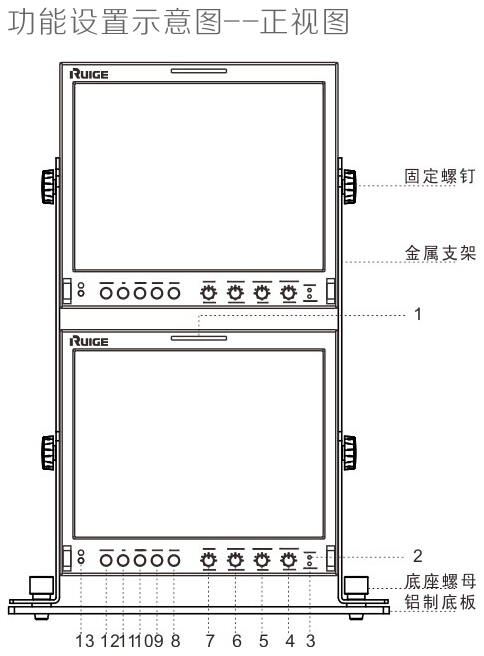

功能设置示意图

TL-1040YHD

1 TALLY 提示灯

2 电源指示灯（红）

3 状态锁定指示灯（绿）

4 锐利度调节 / 图像点对点检查键

5 饱和度调节 / 单色转换键

6 对比度调节 / 音量调节键

7 亮度调节 / 菜单选择键

8 输入信号模式切换键

9 安全框比例调整键

10 4:3 / 16:9 宽高比选择键

11 快捷键（用户自定义）

12 安全锁 / 菜单消除键

13 耳机插孔



14 扬声器

15 HDMI 输入

16 复合视频输入 / 输出

17 音频输入

18 HD/SD-SDI 输出

19 HD/SD-SDI 输入

20 TALLY 信号输入

21 电源开关

22 DC 12V 电源输入

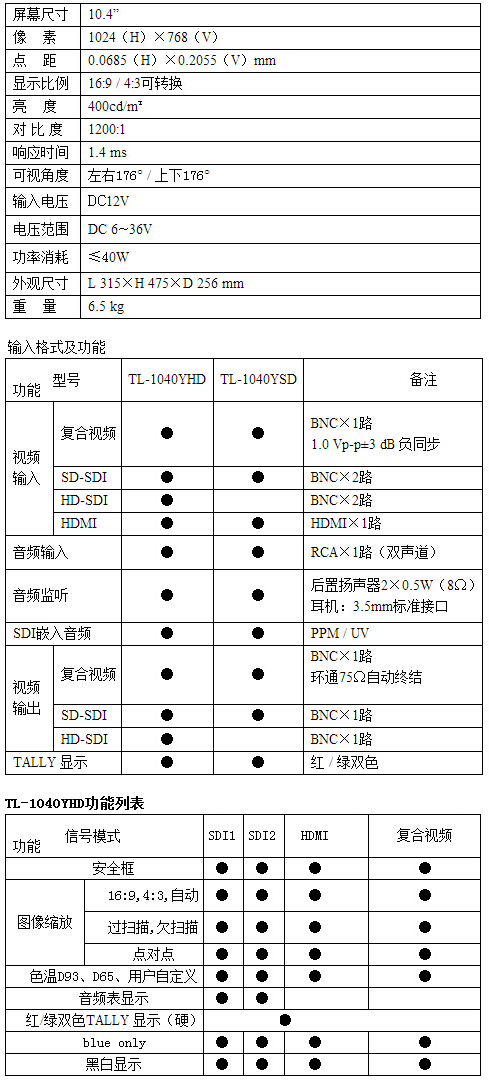

规划参数

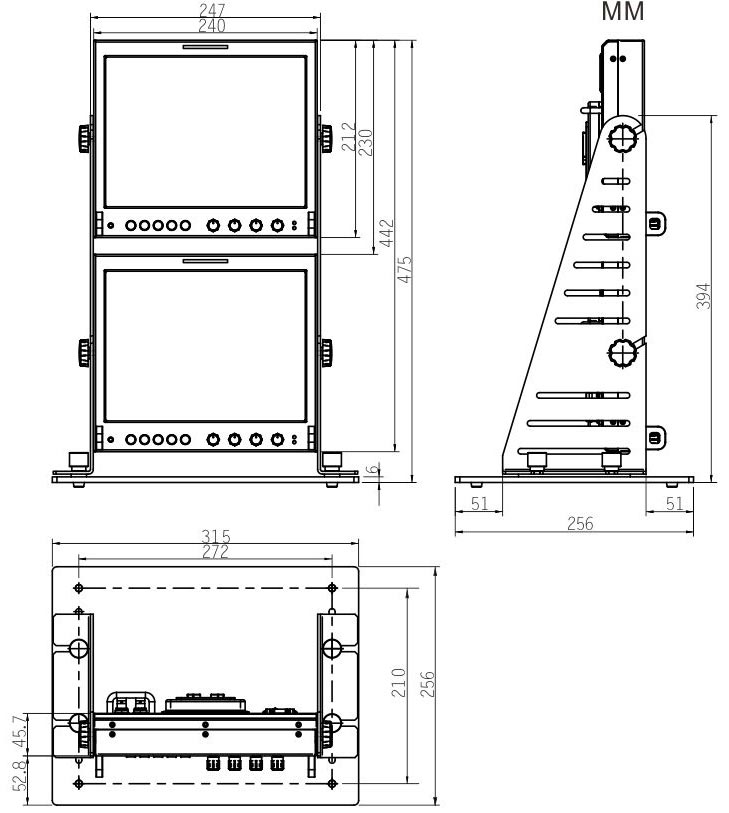

产品尺寸图
