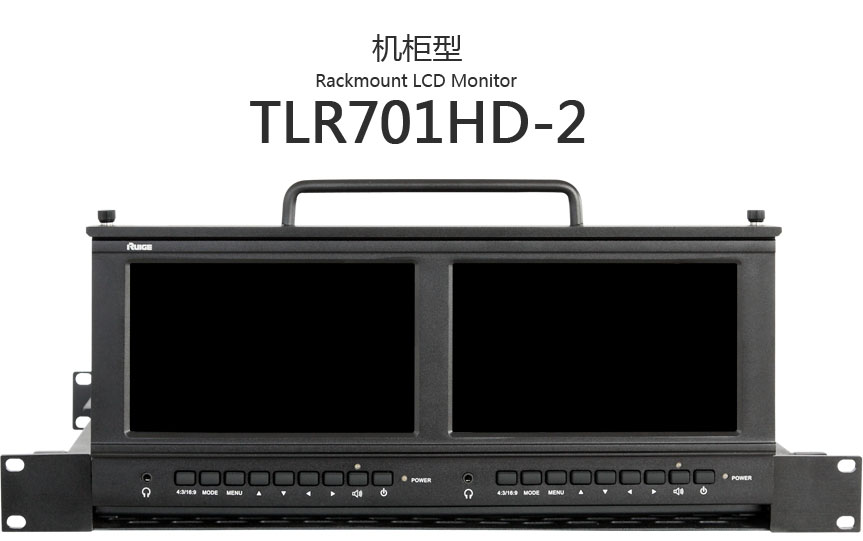

TLR701HD-2高清机柜型推拉式监视器主要应用与转播车、箱载演播室系统,支持多种视频信号格式，标准19英寸机架安装，1U高度，让箱载演播室更便携，EFP作业更简化。

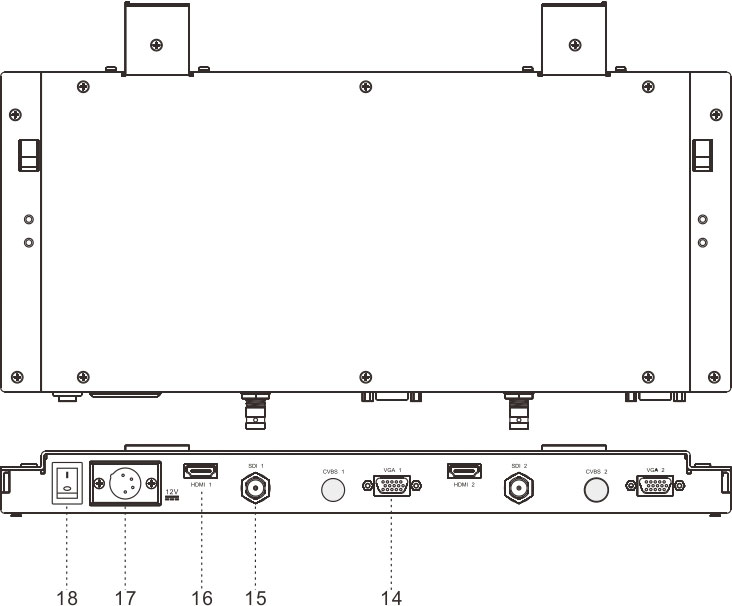

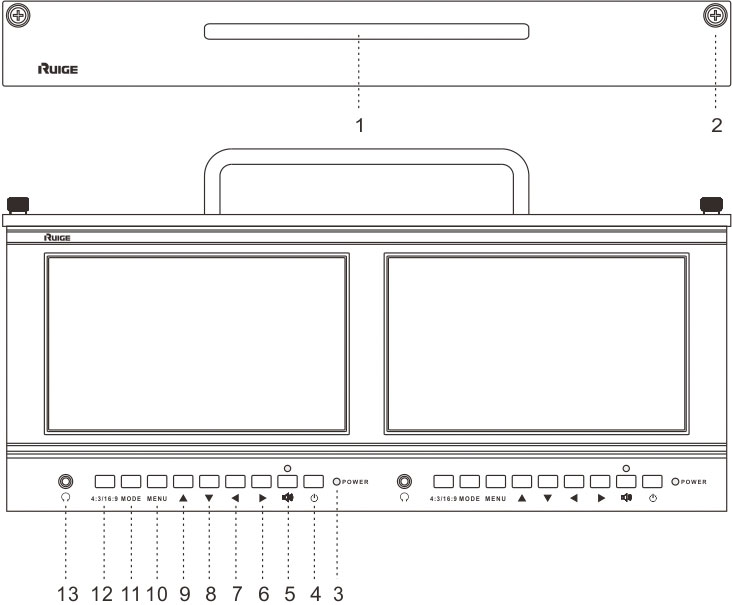

功能设置示意图

　　TLR701HD-2

1 推拉提手
2 锁定螺母
3 电源指示灯
4 电源开关
5 音频切换键
6 向右调整键
7 向左调整键
8 向下调整键
9 向上调整键
10 菜单键
11 输入信号切换键
12 4∶3/16∶9 切换键
13 耳机插孔

14 VGA 信号输入
15 3G/HD / SD-SDI 输入
16 HDMI 信号输入
17 DC 12V输入
18 电源总开关

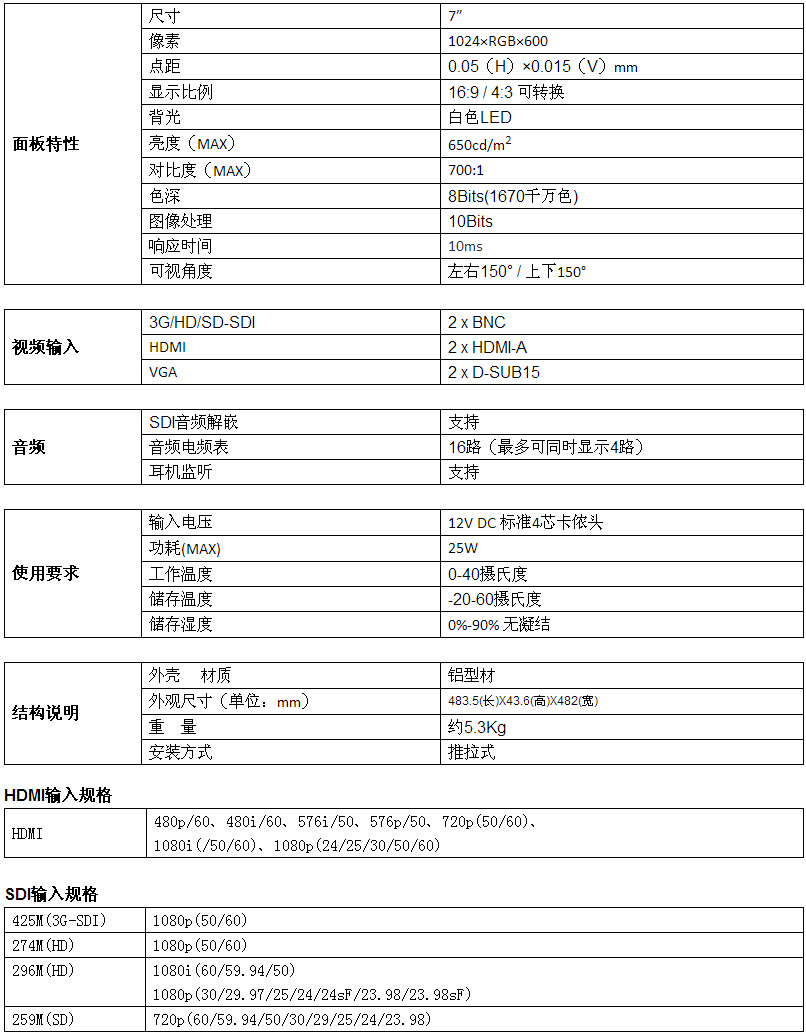

规格参数

1．高亮度液晶面板

2.安全框/TALLY/静态UMD

3.黑白，单蓝色单色转换

4.SDI 1/1.001帧率兼容

5.HDCP 1.1/HDMI 1.3

6.4路SDI音频表

7.4：3、16：9、Letter box、过扫描

8. 色温D93和D65可选

9.键盘锁定功能

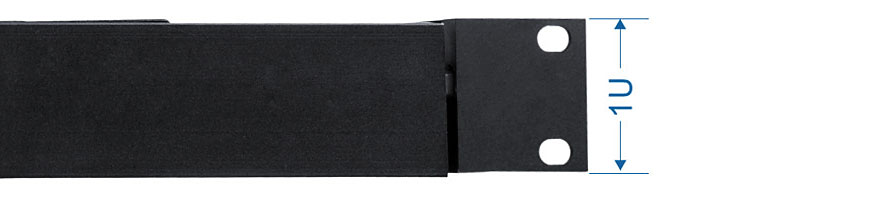

10．1U翻转推拉式

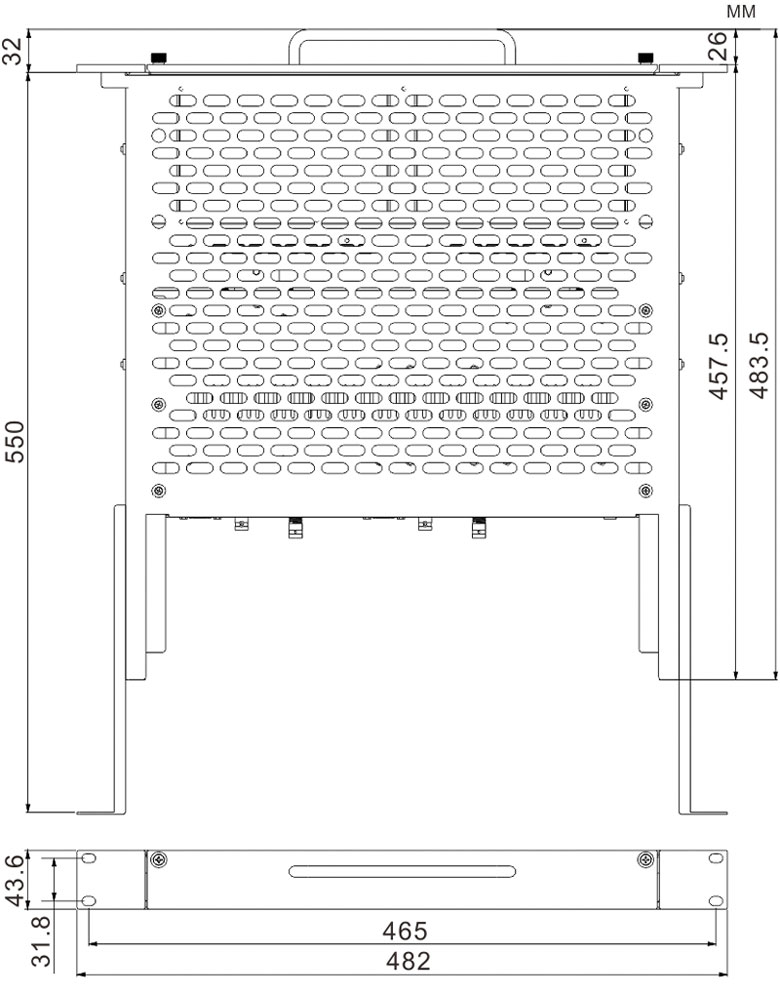

产品尺寸图
